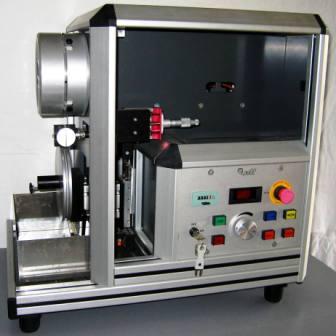

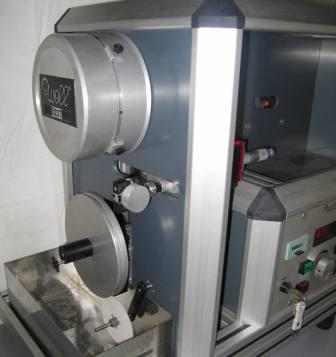

| Le tambour porte fil est entraîné par un moteur performant
à courant continus, par l'intermédiaire d'une courroie crantée.
La longueur du fil est de 20 m. Un frein électromécanique
de sécurité empêche la rotation au-delà de la
limite donnée par la longueur du fil. Les forces axiales et radiales sont maîtrisées par des roulements de précision; le mouvement du tambour est piloté par une vis à billes. Tous les commutateurs étant de type électronique, il sont à l'abri de toute usures. U n système ingénieux permet la mise en place aisée de la boucle du fil de coupe, dont la tension est imposée par des poids. La poulie du tendeur est montée sur un guide précis ayant une course de 40 mm. La bobine de distribution contient suffisamment de fil pour permettre diverses possibilités de réglage dans l'espace de travail. Le support d'éprouvette de la table de travail peut être orienté de 90°, une base en céramique (0 30 mm) permettant la fixation de la pièce à couper par collage: d'autres dispositifs de serrage sont également possibles. L'avance est commandée par des poids réglables en fonction de la force qui sera exercée sur le fil. Une vis micrométrique règle la position du plan de coupe sur la pièce, soit l'épaisseur de la plaquette tronçonnée. |
 |
 |
Données techniques
Tension raccordée: 220 V. 50 ou 60 Hz. d'autres tensions sur demande |
